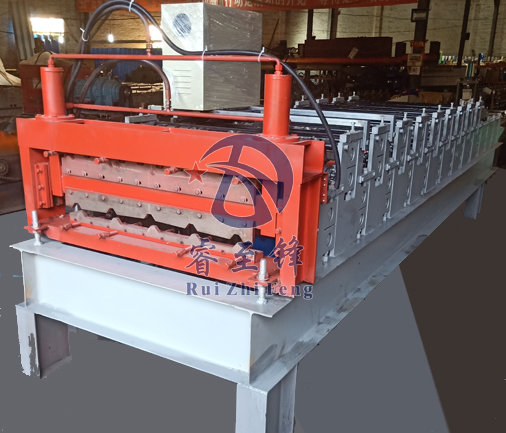

雙層壓瓦機的結構和特點
雙層壓瓦機設備從電動機經過皮帶輪,帶動輸入軸,經過小齒輪,大齒輪,帶動上軸,通過一套凸輪機構帶動裝有上模的滑動座上下運動,從而實現壓瓦。工作臺的轉位是由裝上軸端頭的齒輪組,傳動撥銷齒輪,撥動裝于六方轉輪軸上的槽輪來實現分度定位,在上軸的兩端各裝有一個裝在同一軸上與壓制凸輪共軛的回凸輪,通過定位桿與定位盤實現下模在工作位置的定位。
雙層壓瓦機設備的特點:
1)雙層壓瓦機是采用高水平自動控制軟件,實現生產信息化管理。
2)整個機組自動化控制系統采用高集成的網絡,使自動化系統性能優越。一屏全控。
3)該壓瓦機設備還具有操作、維護、保養以及機械的調試、模具調換容易等優點。雙層壓瓦機彩鋼設備左右兩側機箱內,安裝有潤滑泵,機器工作時經過,油管向各摩擦運動部位輸送潤滑油。
雙層壓瓦機主要由左、右機體、底部連桿、滑動座、六方轉輪、皮帶輪、齒輪機構、槽輪機構、、潤滑泵、油路系統、電控部分等組成。該機上模沖壓工序:由電動機經過皮帶輪,帶動輸入軸,經小齒輪,大齒輪,帶動上軸,通過一套凸輪機構帶動裝有上模的滑動座上下運動,實現壓瓦。在左右兩側機箱內,安裝有潤滑泵,機器工作時經過,油管向各摩擦運動部位輸送潤滑油。
